美國服務器硬件固盤(Solid State Drive)的組成

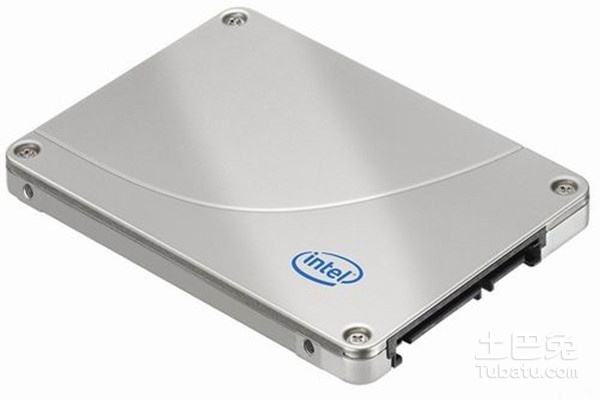

一般市面上見到的美國服務器硬件固盤外觀與2.5”硬盤差不了多少，但固盤將外殼拆開來看，裡面卻是一片PCB上佈滿密密麻麻的電子元件，這些電子元件其中有兩樣是組成SSD的關鍵。第一是負責存放資料的NAND Flash Memory，第二則是控制SSD的 Controller。這兩種元件關係緊密相關，負責整個SSD的儲存、傳輸、運作…等。
負責存放資料的NAND Flash Memory
上面有提到NAND Flash Memory，在SSD儲存裝置中扮演重要角色，就是儲存資料的地方。傳統硬盤利用磁性原理來記錄資料，而NAND Flash Memory是由浮閘電晶體組成，利用電流將電子存放至浮閘電晶體當中來記錄資料，依技術的不同又細分成單階儲存單元(single-level cell, SLC)、多階儲存單元快閃記憶體(Multi-level cell flash memory, MLC flash memory)。目前世界主要的廠商有Samsung、Toshiba、Micron、Hynix、Intel…等。
NAND Flash Memory 特性整理
無法原地直接更改資料。若要對已寫過資料的位置再次寫入資料時，必須先執行抹除的動作，而一區塊抹除動作需要的時間約為一個頁寫入動作時間的10~20倍。NAND Flash Memory寫入單位為page，而抹除單位為Block。一個抹除的單位大于寫入單位，這表示若要執行區塊抹除動作，必須先將欲抹除區塊中的有效頁搬移至其他區塊才可以進行。NAND Flash Memory有抹除次數的限制。若某一區塊經常被抹除而超過可用次數的話，會造成區塊寫入/抹除動作錯誤。
NAND Flash Memory 內部結構
外觀看起來不起眼且小小的一片NAND Flash memory，內部則是利用大量的電晶體排列成一個大的陣列來存放資料。龐大的儲存空間也需要有系統的來管理，所以里頭又細分
Page : 是NAND Flash memory 讀寫最小單位，Page裡頭又分兩個區域，分別是存放資料及存放ECC的地方。存放資料的區域大小為512Byte的倍數，1Page可以為2112Byte(含ECC)、4313Byte(含ECC)...等。每種型號的Flash memory Page大小都不一樣。
Block: 是NAND Flash memory 抹除最小單位，是由多個page組合起來成為一個大的區域，Block的size的大小依照型號的不同亦有不同的Block大小。
SSD關鍵的Controller
前面有提到SSD的組成有兩個關鍵元件，這邊要講到的是SSD Controller，他必須維持SSD上的許多片的Flash Memory能正常運作，同時也是負責Flash memory與PC端溝通的橋梁。
因為Flash Memory存儲讀寫方式與傳統硬盤大不相同，而目前常見的檔案系統(NTFS、FAT32、HFS+、EXT3…等)都是依照傳統硬盤的存儲讀寫方式而設計出來的。所以SSD Controller裡有一個重要的功能就是將Flash Memory模擬成傳統硬盤讓Flash Memory可以直接在PC上使用。
還有上面有提到NAND Flash Memory有抹除次數限制，為了NAND Flash Memory使用壽命延長，Controller必須有效率讓每個Page平均寫入，避免都是在對同一個page作讀寫這樣會加速損耗導致壽命減短。不同廠商的Controller的運算方法皆不同。
